产品简介
本传感器为3DMEMS传感器，采用敏感的元器件，精确度高，具有0.1°的测量精度，敏感元器件的响应频率可控，分辨率高于0.001°；工作温度为-40℃-85℃；具有长期优越的稳定性，长期稳定性小于0.02°；抗震能力高于20000g，能工作于恶劣的环境。
主要尺寸：30×30×13mm
模拟电压输出
兼容RoHS
电气特性
|
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
供电电压 |
未校准 |
7 |
16 |
35 |
V |
|
电流消耗 |
- |
- |
5 |
- |
mA |
|
输出电压 |
电阻 |
10 |
- |
- |
kΩ |
|
电容 |
- |
- |
20 |
nF |
性能特性
|
参数 |
条件 |
XY121T-DO7 |
单位 |
|
测量范围 |
- |
±30 |
° |
|
供电电压 |
- |
7-35 |
V |
|
测量轴 |
见说明书 |
X-Y |
- |
|
偏移 |
0点输出 |
2.5 |
V |
|
零点误差 |
最大偏差 |
1 |
° |
|
温度误差 |
0～70℃ |
±0.2 |
° |
|
-25～85℃ |
±0.6 |
° |
|
灵敏度 |
- |
4 |
V/g |
|
- |
70 |
mV/°（@offset pos） |
|
温度灵敏度误差 |
0～70℃ |
-0.8～0.3 |
％ |
|
-25～85℃ |
-1.5～0.5 |
％ |
|
非线性 |
Sinus output |
0.1 |
° |
|
频率响应 |
四芯屏蔽电缆 |
18 |
HZ |
|
交叉轴灵敏度 |
- |
3 |
％ |
接线说明
|
蓝色 |
GND |
接地 |
|
红色 |
Vcc |
电源正 |
|
黄色 |
Out X |
X轴输出 |
|
绿色 |
Out Y |
Y轴输出 |
|
白色 |
- |
不连接 |
机械性能
电缆长度： 约30cm
总重量： 约60g
防护等级： IP66
封 装： 锌
电压角度换算
角度=arcsin[(Vout-Offset)/Sensitivity]
Vout: 模拟输出的电压
Offset: 2.5V,0°时输出的电压
Sensitivity： 传感器的灵敏度

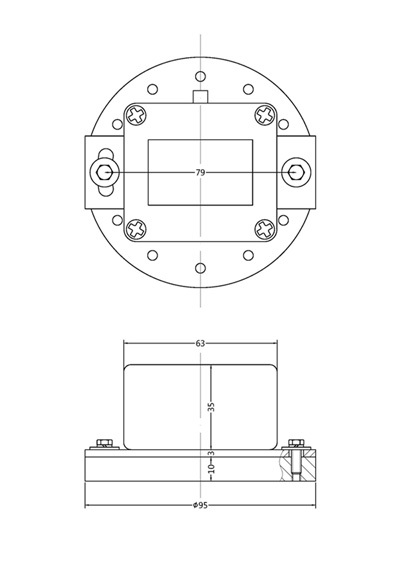

外形安装尺寸
|
