产品简介
垫圈式传感器具有高度低，特殊密封工艺保证密封可靠，抗冲击等特点；不锈钢弹性体耐腐蚀，光亮防锈；弧面承压部提高计量精度和实现自动对中心；配用高质量电缆，可在各种恶劣工况下长期稳定工作。适用于各种拉力检测等工控测量场合。可与德国PAT公司RDKA传感器互换。
量程范围：10，15，20，25，50
准确度等级：0.5，1
技术指标
|
技术参数 |
单位 |
技术指标 |
|
输出灵敏系数 |
mV/V |
1.0±0.01 |
|
非线性 |
% F.S |
0.5，1 |
|
重复性 |
% F.S |
0.1 |
|
滞后 |
% F.S |
0.5，1 |
|
蠕变 (30分钟) |
% F.S |
0.1 |
|
零点输出 |
% F.S |
±1 |
|
零点温漂 |
% F.S /10℃ |
0.3 |
|
灵敏系数温漂 |
% F.S /10℃ |
0.3 |
|
温度补偿范围 |
℃ |
-10 ~ +55 |
|
安全温度范围 |
℃ |
-20 ~ +70 |
|
输出阻抗 |
Ω |
700±3 |
|
输入阻抗 |
Ω |
750±30 |
|
绝缘电阻 |
MΩ |
>5000 |
|
推荐激励电压 |
V DC/AC |
10 |
|
最大激励电压 |
V DC/AC |
16 |
|
安全过载 |
% F.S |
150 |
|
极限过载 |
% F.S |
300 |
|
电缆长度 |
m（四芯屏蔽电缆） |
2（也可按用户要求加工） |
电缆接线标识
红——输入（+）；黑/蓝——输入（-）；绿——输出（+）；白——输出（-）。
其他说明：可按用户要求量程和外形尺寸供货。

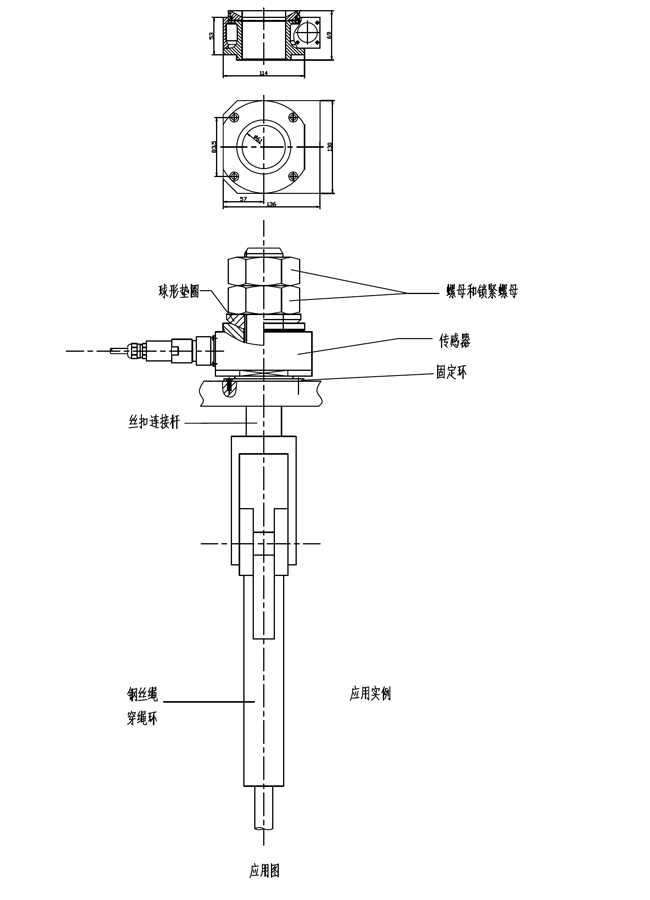

外形安装尺寸
|
