产品简介
特殊设计的平面承载式传感器，可使测力结构上传感器的受力点由常规的点接触变为面接触，从而实现在滑轮底座或卷筒轴承座下稳定的达到测力的目的。
量程范围： 2.5, 4
准确度等级：0.5
技术指标
|
技术参数 |
单位 |
技术指标 |
|
输出灵敏系数 |
mV/V |
1.5±0.02 |
|
非线性 |
% F.S |
0.5 |
|
重复性 |
% F.S |
0.1 |
|
滞后 |
% F.S |
0.5 |
|
零点输出 |
% F.S |
±1 |
|
零点温漂 |
% F.S /10℃ |
0.5 |
|
灵敏系数温漂 |
% F.S /10℃ |
0.5 |
|
温度补偿范围 |
℃ |
-10 ~ +55 |
|
安全温度范围 |
℃ |
-20 ~ +70 |
|
输出阻抗 |
Ω |
350±3 |
|
输入阻抗 |
Ω |
400±30 |
|
绝缘电阻 |
MΩ |
>2000 |
|
推荐激励电压 |
V DC/AC |
10 |
|
最大激励电压 |
V DC/AC |
16 |
|
安全过载 |
% F.S |
150 |
|
极限过载 |
% F.S |
300 |
|
电缆长度 |
m（四芯屏蔽电缆） |
6（也可按用户要求加工） |
电缆接线标识
红——输入（+）；黑——输入（-）；绿——输出（+）；白——输出（-）。
其他说明：可按用户要求量程和外形尺寸供货。

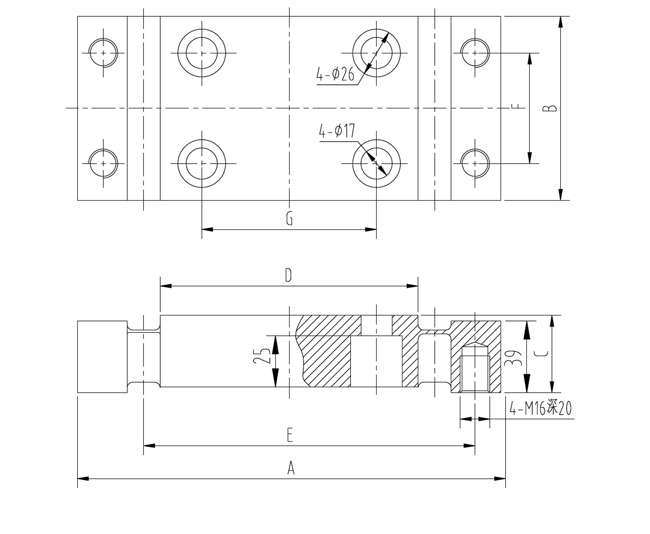

外形安装尺寸
尺寸参数：（mm）
|
|
A |
B |
C |
D |
E |
F |
G |
|
4t |
230 |
100 |
42 |
140 |
202 |
60 |
95 |
|
2.5t |
200 |
75 |
42 |
110 |
173 |
40 |
74 |
|
